실외 에어컨은 효율적으로 작동하기 위해 여러 구성 요소에 의존하는 복잡한 시스템이며, 팽창 밸브는 이 과정에서 중요한 역할을 합니다. 선도적인 공급업체로서실외 에어컨, 우리는 각 부품, 특히 팽창 밸브의 중요성과 그것이 장치의 전반적인 성능에 미치는 영향을 이해합니다.
실외 에어컨의 기본 이해
팽창밸브의 역할을 알아보기 전에 실외 에어컨의 기본 기능을 이해하는 것이 중요합니다. 실외 에어컨은 냉매의 압축, 응축, 팽창, 증발의 순환을 수반하는 냉동 원리에 따라 작동합니다. 이 시스템의 주요 구성 요소에는 압축기, 응축기, 팽창 밸브 및 증발기가 포함됩니다.
압축기는 냉매 가스를 압축하여 압력과 온도를 높이는 역할을 합니다. 고압, 고온 냉매는 응축기로 흘러 외부 환경으로 열을 방출하고 액체로 응축됩니다. 그 후 액체 냉매는 팽창 밸브를 통과하여 증발기로 연결됩니다. 증발기에서 냉매는 실내 공기로부터 열을 흡수하여 실내로 다시 순환되기 전에 공기를 냉각시킵니다.
팽창 밸브의 역할
팽창밸브는 증발기로 들어가는 냉매의 흐름을 조절하는 핵심부품이다. 이는 실외 에어컨의 올바른 작동에 필수적인 몇 가지 중요한 기능을 수행합니다.
압력 조절
팽창 밸브의 주요 역할 중 하나는 응축기에서 나오는 고압 액체 냉매의 압력을 줄이는 것입니다. 냉매가 팽창 밸브를 통과하면 압력이 크게 떨어집니다. 냉매가 증발기로 들어갈 때 낮은 압력 상태에 있어야 하기 때문에 이러한 압력 강하는 필요합니다.
응축기에서 나오는 고압의 액체냉매는 팽창밸브에 의해 교축되어 압력이 급격하게 감소합니다. 이러한 압력 변화로 인해 냉매는 고압 액체에서 액체와 증기의 저압 혼합물로 상태가 변경됩니다. 팽창 밸브는 압력을 조절함으로써 냉매가 증발기의 열을 효과적으로 흡수할 수 있도록 합니다.
흐름 제어
팽창 밸브는 냉매가 증발기로 들어가는 속도를 정밀하게 제어합니다. 증발기로 유입되는 냉매의 양과 에어컨의 냉각 부하의 균형을 맞춰야 합니다. 증발기에 너무 많은 냉매가 유입되면 침수로 이어질 수 있으며, 이는 액체 냉매가 압축기에 도달할 수 있음을 의미합니다. 압축기는 액체가 아닌 기체를 압축하도록 설계되었기 때문에 이로 인해 압축기가 손상될 수 있습니다.
반대로, 너무 적은 양의 냉매가 증발기에 유입되면 에어컨은 충분한 냉각을 제공할 수 없습니다. 팽창밸브는 증발기의 온도, 압력 등의 상태를 감지하여 그에 따라 냉매의 유량을 조절합니다. 이는 증발기가 최적의 효율로 작동하고 원하는 냉각 효과를 제공하도록 보장합니다.
온도 조절
팽창 밸브는 온도 조절 역할도 합니다. 증발기로 들어가는 냉매의 흐름을 조절함으로써 냉매가 증발하는 온도에 영향을 줍니다. 증발기에서 냉매의 증발은 열을 흡수하는 과정입니다. 냉매 흐름이 너무 높으면 증발 온도가 필요한 것보다 낮아져 과냉각이 발생하고 증발기 코일이 잠재적으로 동결될 수 있습니다.
반면, 유량이 너무 낮으면 증발 온도가 높아져 에어컨이 공기를 효과적으로 냉각할 수 없게 됩니다. 팽창 밸브는 냉매 흐름을 지속적으로 조정하여 증발 온도를 최적 범위 내로 유지함으로써 효율적인 냉각을 보장하고 시스템 손상을 방지합니다.
팽창 밸브의 종류
실외 에어컨에 사용되는 팽창 밸브에는 여러 유형이 있으며 각각 고유한 특성과 용도가 있습니다.
감온식 팽창 밸브(TXV)
감온식 팽창 밸브는 실외 에어컨에 가장 일반적으로 사용되는 유형입니다. TXV에는 증발기 출구에 감지 전구가 부착되어 있습니다. 전구에는 증발기에서 나오는 냉매의 온도에 따라 팽창하거나 수축하는 유체가 포함되어 있습니다.
온도가 변하면 감지 전구의 압력도 변하고, 이에 따라 밸브의 다이어프램이 작동됩니다. 그런 다음 다이어프램은 밸브 개방 크기를 조정하여 증발기로 들어가는 냉매의 흐름을 제어합니다. TXV는 증발기에서 나오는 냉매의 과열도(냉매 증기의 실제 온도와 주어진 압력에서의 포화 온도 간의 차이)를 정확하게 제어하는 능력으로 알려져 있습니다.
전자팽창밸브(EEV)
전자 팽창 밸브는 현대 실외 에어컨에서 점점 인기를 얻고 있습니다. 이 밸브는 전자 제어 시스템을 사용하여 냉매의 흐름을 조절합니다. 제어 시스템은 온도, 압력 센서 등 다양한 센서로부터 입력을 받아 공조 시스템의 특정 조건에 따라 밸브 개방도를 정밀하게 조정합니다.
EEV는 TXV에 비해 몇 가지 장점을 제공합니다. 냉각 부하의 변화에 더 신속하게 대응할 수 있어 더 나은 온도 제어와 에너지 효율성을 제공합니다. 또한 유량 제어 범위가 더 넓어 다양한 작동 조건에서 냉매 흐름을 더욱 정밀하게 조정할 수 있습니다.
에너지 효율성 및 성능에 미치는 영향
팽창 밸브의 적절한 기능은 실외 에어컨의 에너지 효율과 성능에 큰 영향을 미칩니다.
에너지 효율성
정확하게 작동하는 팽창 밸브는 에어컨이 최적의 효율로 작동하도록 보장합니다. 냉매 흐름을 정밀하게 제어하여 에너지 낭비를 방지합니다. 예를 들어, 팽창 밸브로 인해 너무 많은 냉매가 증발기로 유입되는 경우 압축기는 과잉 냉매를 순환시키기 위해 더 많은 작업을 수행해야 하므로 더 많은 에너지를 소비합니다. 반면, 유량이 부족하면 냉각 능력이 감소하고 원하는 온도에 도달하기 위해 에어컨을 더 오랜 시간 가동해야 하므로 에너지 소비도 증가합니다.
냉각 성능
팽창밸브는 실외 에어컨의 냉각 성능에 직접적인 영향을 미칩니다. 올바른 냉매 압력과 유량을 유지함으로써 증발기가 실내 공기로부터 열을 효과적으로 흡수할 수 있습니다. 그 결과 냉각 성능이 향상되고, 온도가 더 빨리 감소하며, 실내 환경이 더욱 편안해집니다. 팽창 밸브가 오작동하면 냉각 성능이 저하되고 온도 분포가 고르지 않게 되며 실내 습도가 높아질 수 있습니다.
당사의 제품과 팽창 밸브의 역할
당사는 실외 에어컨 공급업체로서 고객의 다양한 요구를 충족할 수 있는 다양한 제품을 제공하고 있습니다. 당사의 에어컨에는 기존 시스템용 감온식 팽창 밸브이든, 보다 발전되고 에너지 효율적인 모델용 전자식 팽창 밸브이든 상관없이 고품질 팽창 밸브가 장착되어 있습니다.

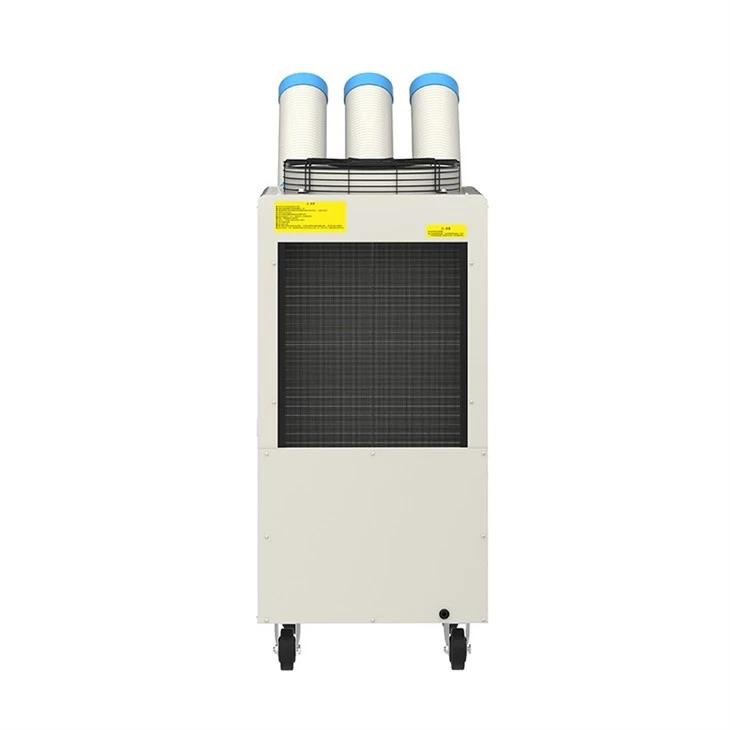

우리는 또한 제공합니다휴대용 산업용 에어컨그리고고온 공기 냉각기, 이는 또한 팽창 밸브의 적절한 기능에 의존합니다. 냉각 요구 사항이 더욱 까다로워지는 산업 환경에서는 팽창 밸브의 역할이 더욱 중요해집니다. 더 높은 냉각 부하를 처리하고 다양한 조건에서도 안정적인 성능을 유지할 수 있어야 합니다.
결론 및 행동 촉구
결론적으로, 팽창밸브는 실외 에어컨에 있어서 없어서는 안 될 부품이다. 압력을 조절하고, 냉매 흐름을 제어하며, 효율적인 냉각을 위해 적절한 온도를 유지합니다. 그 역할을 이해하면 사용자가 에어컨 시스템에 대해 정보를 바탕으로 결정을 내리고 적절한 유지 관리를 보장하는 데 도움이 될 수 있습니다.
실외 에어컨, 휴대용 산업용 에어컨 또는 고온 공기 냉각기를 구매하려는 경우 당사는 고품질 제품과 전문적인 조언을 제공해 드립니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 따라 올바른 장비를 선택하고 최상의 상태로 작동하도록 도와드릴 수 있습니다. 귀하의 조달 요구 사항에 대한 논의를 시작하려면 지금 저희에게 연락하십시오. 우리는 당신과 함께 일할 수 있는 기회를 기대하고 있습니다.
참고자료
- ASHRAE 핸드북: 냉장. 미국 난방, 냉동 및 공조 엔지니어 협회.
- RK Shah와 SJ Stoecker의 "냉동 시스템 및 응용".
- CL Tan의 "실제 사례를 통한 난방, 환기 및 냉방의 원리".
